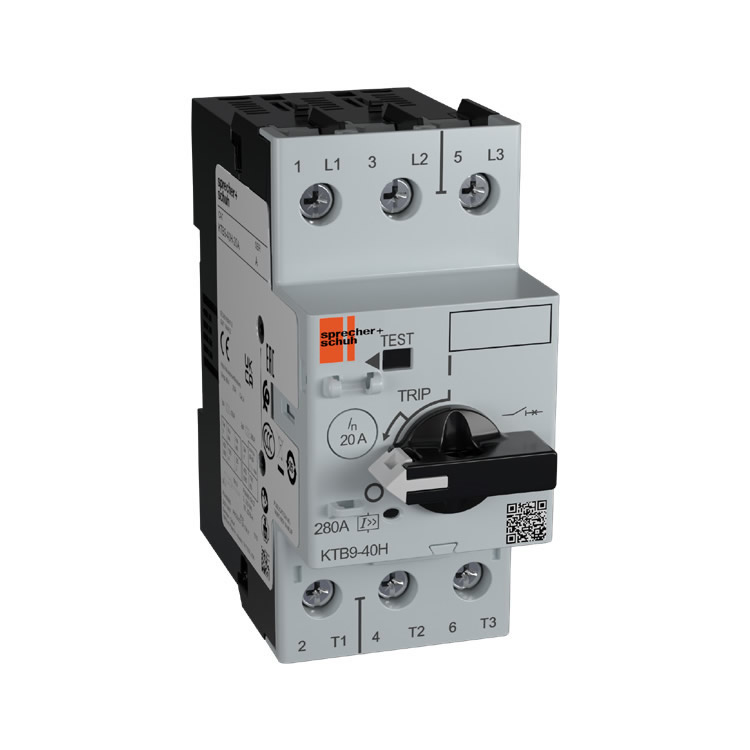

瑞士Sprecher+Schuh断路器KTB9-40H-16A

KTB9-40H-16A 规格参数

基本电气参数

额定电流范围：10…16 A

磁释放响应电流：224 A（固定磁跳闸，约14×最大设定电流）

最大短路电流（Icu）：

400V：100 kA

480V（组电机）：100 kA

最大马力（HP）额定值（三相）：

200V：3 HP

230V：5 HP

460V：10 HP

575V：10 HP

最大功率（kW）额定值（AC-3，三相）：

230V：4 kW

400/415V：7.5 kW

500V：10 kW

690V：13 kW

适用于组安装手动控制器：

最大熔断器或断路器：450 A

最大短路电流：

480V：65 kA

600V：50 kA

作为电机断开装置：

最大短路电流：

480V：65 kA

600V：50 kA

适用于分接导体保护：

最大短路电流：

480Y/277V：65 kA

600Y/347V：50 kA
