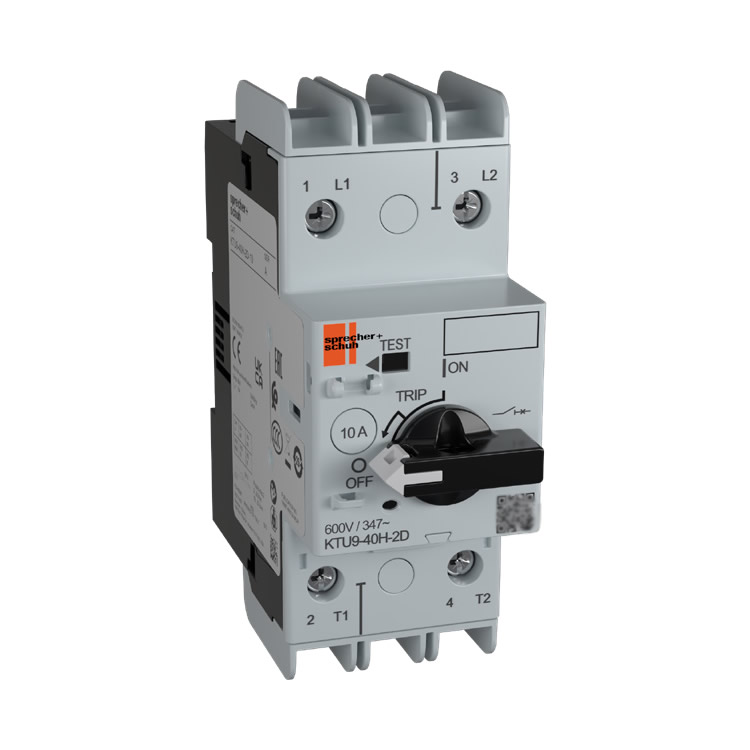

瑞士Sprecher+Schuh塑壳断路器KTU9-40H-2D-5

Sprecher+Schuh塑壳断路器KTU9-40H-2D-5

项目 参数值

产品型号 KTU9-40H-2D-5

极数 2极

固定热电流额定值 5 A

磁跳闸 15.20 × In

分断能力（60 Hz） 240V：100 kA

480V/277V：100 kA

600V/347V：50 kA

产品描述 固定跳闸、热磁式 UL489 塑壳断路器

附件支持 支持连接模块（如 KTU9-D-PEC23）、紧凑型母线系统（如 KTU9-D-D8-45系列）

性能数据 符合 IEC/EN 60947-2、UL489、CSA C22.2 标准

机械寿命：100,000 次

电气寿命：10,000 次

环境温度：-25°C 至 +60°C（可降至 +70°C，电流降低 15%）

接线信息 支持单芯或绞线，最大截面积：10 mm²（单芯）或 6 mm²（双芯）

拧紧扭矩：2.2 – 2.5 Nm

跳闸特性 符合 UL 489 与 IEC 60947-2 标准，具有热磁双重保护特性

图示信息 时间-电流特性曲线、分断电流特性图（见文件第7–9页）

适用场景 分支电路保护、控制电路、变压器、加热器、HACR 应用、SWD 开关任务等
