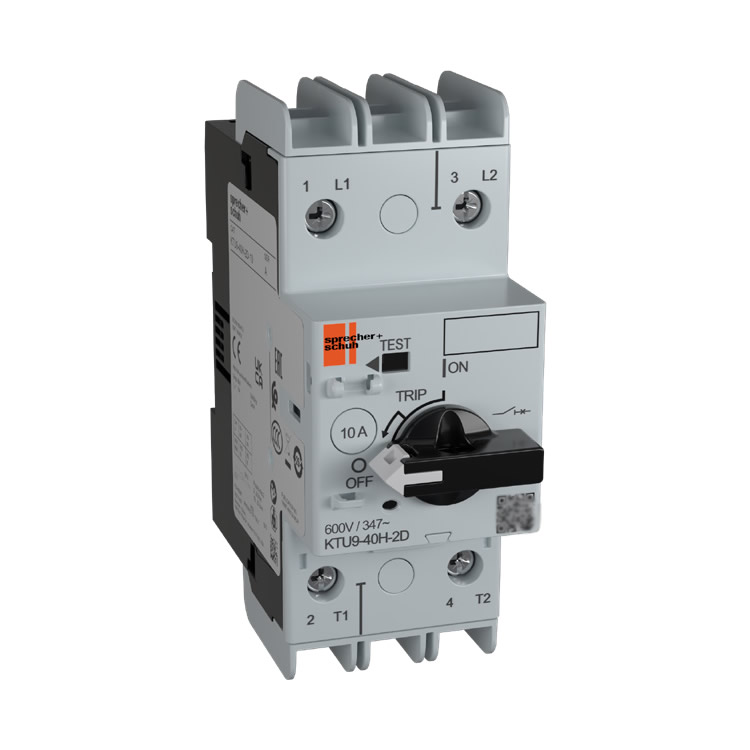

瑞士Sprecher+Schuh塑壳断路器KTU9-40H-2D-10

Sprecher+Schuh塑壳断路器KTU9-40H-2D-10

极数 2 极

固定热电流额定值 10 A

磁脱扣设定 15–20 × In（即 150–200 A）

分断能力（240V） 100 kA

分断能力（480V/277V） 100 kA

分断能力（600V/347V） 50 kA

尺寸（宽×高×深） 45 × 96 × 89 mm

认证标准 UL489、CSA C22.2 No. 5/1、IEC/EN 60947-1、-2、CE

额定频率 50/60 Hz

工作环境温度 -25°C 至 +60°C（可短时耐受 +70°C，需降额 15%）

存储温度 -40°C 至 +80°C

防护等级 IP2X（接线后）

安装海拔 ≤ 2000 m

机械寿命 100,000 次操作

电气寿命 10,000 次操作（最大）

接线端子类型 螺钉夹持，最大至 16 A 使用 M4 螺丝

导线截面积（单芯/绞合） 1.5–6 mm²（实心或绞合）

适用线规（UL/CSA） #14–#10 AWG

剥线长度 10 mm

拧紧扭矩 2.2–2.5 Nm（18.22 lb-in）

典型应用 馈线电路、分支保护、变压器、加热器、控制电路、HACR、SWD（15/20 A）
