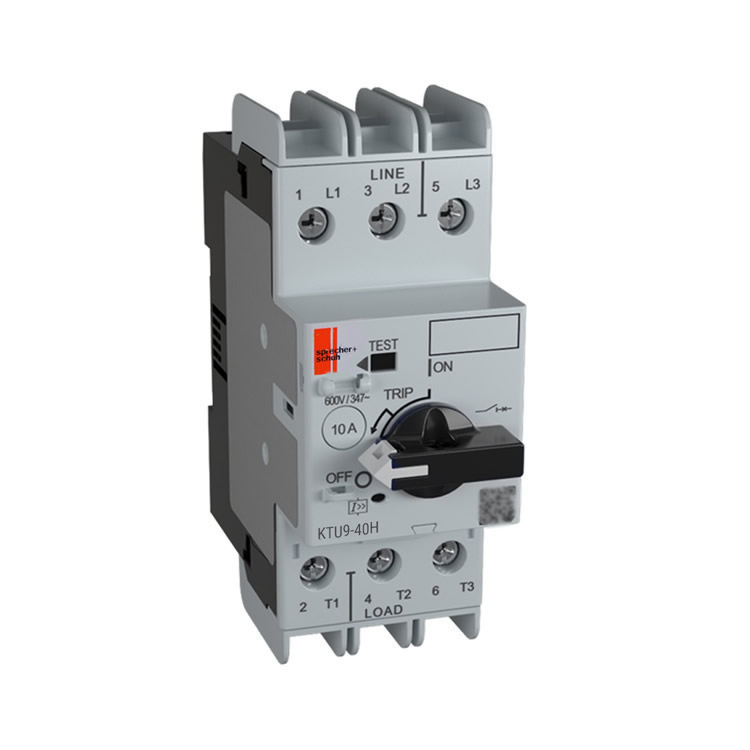

瑞士Sprecher+Schuh塑壳断路器KTU9-40H-3D-6

Sprecher+Schuh塑壳断路器KTU9-40H-3D-6规格参数

类型: UL489 注塑外壳断路器 (MCCB)

极数: 3-极

脱扣方式: 固定热磁式 (Fixed Thermal-Magnetic)

框架: KTU9-40H (高分段能力)

固定热额定电流 (In): 6.0 A

磁脱扣值: 15.20 x In (即约为 91.2 A)

分断能力 (Interrupting Rating @ 60Hz)

240V AC: 100 kA

480Y/277V AC: 100 kA

600Y/347V AC: 50 kA

机械与安装

尺寸 ( approx): 45 mm x 69 mm x 89 mm

极数: 3

安装方式: 可安装在 DIN 导轨上

接线: 适用于 box lugs，导体规格 2.5~2 mm² (14~4 AWG)，剥线长度 14 mm，扭矩 3.35 N·m

远程操作: 可通过 KTU9-D-PEC23 连接模块与 CA7 接触器组合

紧凑母排系统: 兼容 KTU9-D-DB-45 系列母排（45 mm 间距）

供电块: 兼容 KTU9-D-A3E

认证: UL489, CE

适用标准: UL489, IEC 60947-2

适用应用: 馈电电路、配电盘、分支电路保护、变压器、加热器、控制电路、HACR 等

额定: 100% 额定连续工作制（适用于 ≤10A 规格）

限流型: 是

环境: 符合 RoHS 标准
