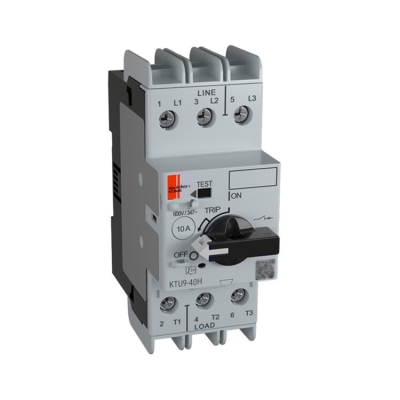

瑞士Sprecher+Schuh塑壳断路器KTU9-40H-3D-8

Sprecher+Schuh塑壳断路器KTU9-40H-3D-8

极数：3-极

固定热额定电流 [A]：8 A

磁脱扣电流 [A]：15.20 x I/n (即 8A * 15.20 ≈ 121.6A 时磁脱扣)

分断能力 (60Hz) [kA]：

240V 下：100 kA

480Y/277V 下：100 kA

600Y/347V 下：50 kA

脱扣器类型：固定热磁式

符合标准：UL489, CE

额定工作电压：最高 600Y/347V AC

尺寸 (宽 x 高 x 深)：约 45 mm x 69 mm x 89 mm

限流等级：限流型断路器

安装方式：DIN 导轨安装

适用环境：HACR (采暖、空调、制冷)，SWD (开关 duty) 15 和 20A 型号适用

端子连接：适用于 2.5 - 25 mm² (14-4 AWG) 的实心/绞合线或带冷压端头的柔性导线，剥线长度 14 mm，拧紧扭矩 3.35 N·m (27.31 lb-in)

脱扣曲线：瞬时脱扣符合 UL489 和 IEC 60947-2，脱扣曲线为 15.20 x In

限流性能：提供 480V/60Hz 下的最大截断电流曲线
