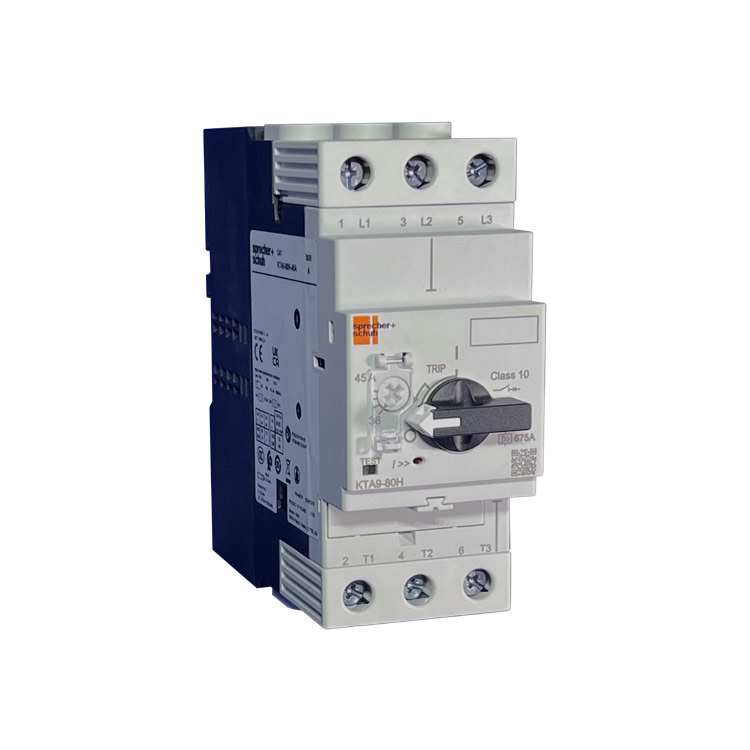

瑞士Sprecher+Schuh电机接触器KTA9-80H-45A

Sprecher+Schuh电机接触器KTA9-80H-45A

额定电流范围 36…45 A（可调热保护）

磁脱扣设定 固定磁脱扣：15 × Iₙ（最大设定电流）

最大短路分断能力 (Icu) 100 kA（230/240V, 400/415V, 440/460V, 500/525V）

65 kA（690V）

使用类别 AC-3e（电动机启动）

最大电动机功率（三相） 675 HP（约 503 kW）

额定绝缘电压 (Uᵢ) 690 V（IEC）

600 V（UL/CSA）

额定冲击耐受电压 (Uᵢₙₚ) 6 kV（主电路）

操作寿命 机械：30,000 次

电气：30,000 次（在 Iₑ max 下）

环境温度 操作：-25°C 至 +70°C

存储：-40°C 至 +85°C

防护等级 IP2X

安装方式 DIN 导轨安装（35 mm）

安装间距要求（最小） 400/500V：X1/X2=30 mm，Y=9 mm

690V：X1/X2=50 mm，Y=30 mm

端子类型 螺钉端子（M4），支持单芯/绞合线/带冷压接头

端子扭矩 3.0–3.5 N·m（27–31 lb·in）

附件支持 辅助触点、跳闸指示触点、欠压脱扣器、分励脱扣器、门联锁手柄等
