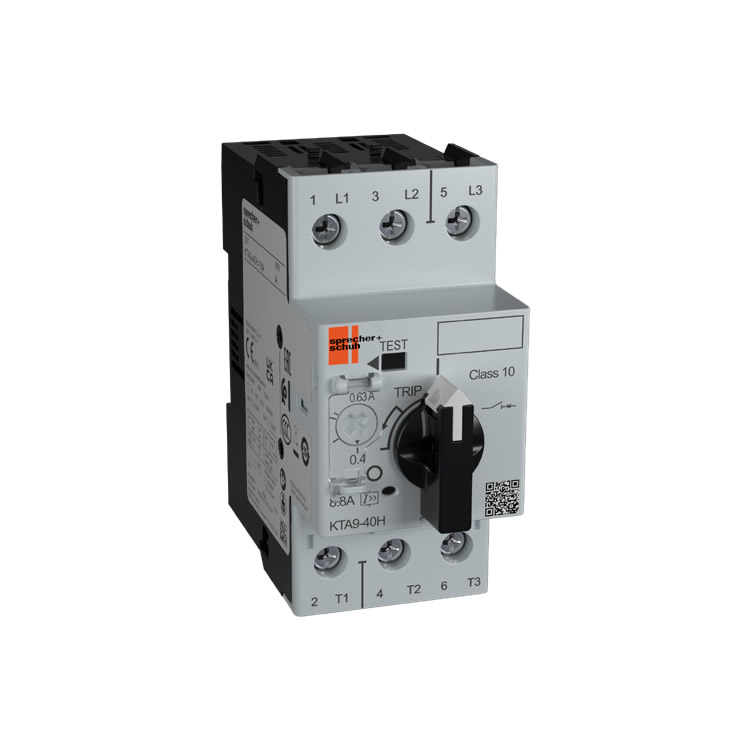

瑞士Sprecher+Schuh电机接触器KTC9-40H-1.0A

Sprecher+Schuh电机接触器KTC9-40H-1.0A 规格参数

参数项 数值/说明

型号 KTC9-40H-1.0A

系列 KTC9（高磁脱扣型，适用于高启动电流电机）

电流调整范围 0.63…1.0 A

磁脱扣电流 140 A（固定值，约为电流调整范围最大值的18…22倍）

最大短路电流（Icu） 100 kA（230V/400V/415V/440V/460V/500V）

最大短路电流（Ics） 100 kA（同上电压）

额定绝缘电压（Ui） 690 V（IEC） / 600 V（UL/CSA）

适用标准 IEC 60947-2, IEC 60947-4-1, UL 508, CSA C22.2 No. 14

过载保护 有（可调热保护）

脱扣等级 Class 10

相序保护 有（缺相保护）

适用电机类型 单相或三相电机

最大马力（HP） 0.75 HP（460V）

最大功率（kW） 0.18 kW（230V）

0.25 kW（400/415V）

0.37 kW（500V）

0.55 kW（690V）

适用环境 适用于高启动电流电机，如高效电机，防止误跳闸

安装方式 DIN导轨安装

附件支持 支持辅助触点、跳闸指示、欠压脱扣、分励脱扣等

特点说明

KTC9 系列设计用于高启动电流场合，磁脱扣值较高（18…22倍），适用于高效电机等易误跳闸的应用。

提供完整的电机保护功能：短路保护、过载保护、手动开关控制、缺相保护。

适用于变频器（VFD）输出端的多电机应用（仅限KTV9系列，但KTC9也具备一定适用性）。
