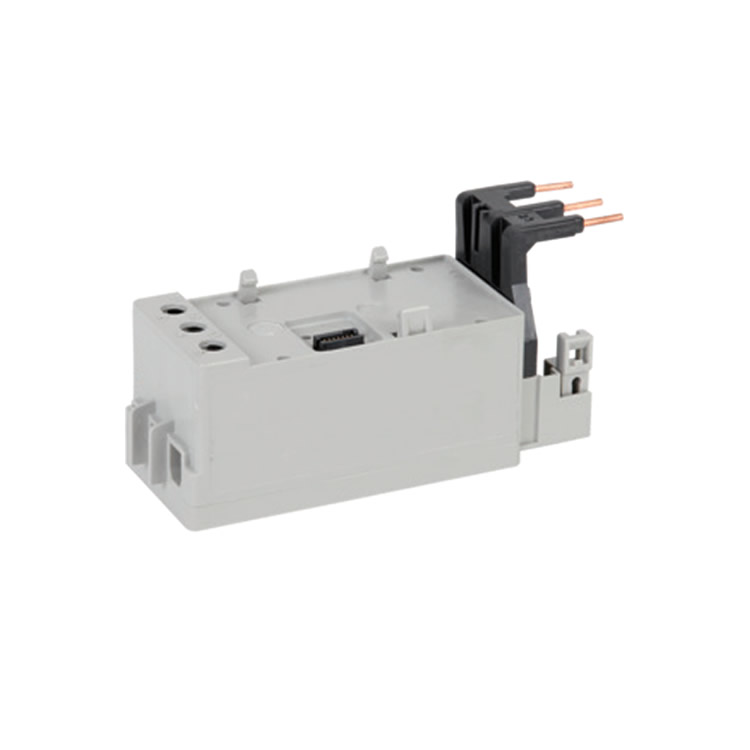

瑞士Sprecher+Schuh 过载继电器 CEP9-ESM-I-97-100

瑞士Sprecher+Schuh 过载继电器 CEP9-ESM-I-97-100

1. 产品概述

CEP9-ESM-I-97-100是Sprecher + Schuh CEP9系列电子过载继电器的电流传感模块（Current Sensing Module）。该模块专为电机控制和保护设计，提供高精度的电流监测功能。它属于CEP9系列的传感组件，支持模块化安装，便于集成到自动化系统中。核心优势包括简化接线、支持诊断功能（如热容量利用率监测），并与特定接触器兼容。

2. 关键参数

• 型号：CEP9-ESM-I-97-100

• 类型：电流传感模块（Current Sensing Module），用于测量三相电机电流，实现过载保护。

• 安装选项：Direct Mount（直接安装在接触器上），无需额外支架，简化安装过程。

• 适用接触器：专为CA7-60...97系列接触器设计（CA7是IEC标准接触器系列，适用于中型电机应用）。

• 电流范围：10...100 A（安培），覆盖中等负载电机的保护需求，支持真有效值（RMS）电流测量。

• 目录编号（Catalog Number）：CEP9-ESM-I-97-100（唯一标识符，用于订购和识别）。

• 额定绝缘电压（Rated Insulation Voltage, Uij）：600V AC（交流），提供高电气隔离性能。

• 额定工作电压（Rated Operating Voltage, Ue）：最高600V AC，支持常见工业电压等级。

• 额定频率（Rated Frequency）：50/60 Hz，兼容全球标准电源。

• 环境适应性：

  • 工作温度范围：-20°C 至 +40°C（-4°F 至 +104°F），适用于封闭或开放环境。

  • 存储温度范围：-20°C 至 +55°C（-4°F 至 +131°F）。

  • 湿度范围：5% 至 95% 非凝结湿度，符合IEC 68-2-3和IEC 68-2-30标准（防潮和耐湿热）。

• 防护等级：IP20（防止手指接触和固体异物，但不防水）。
