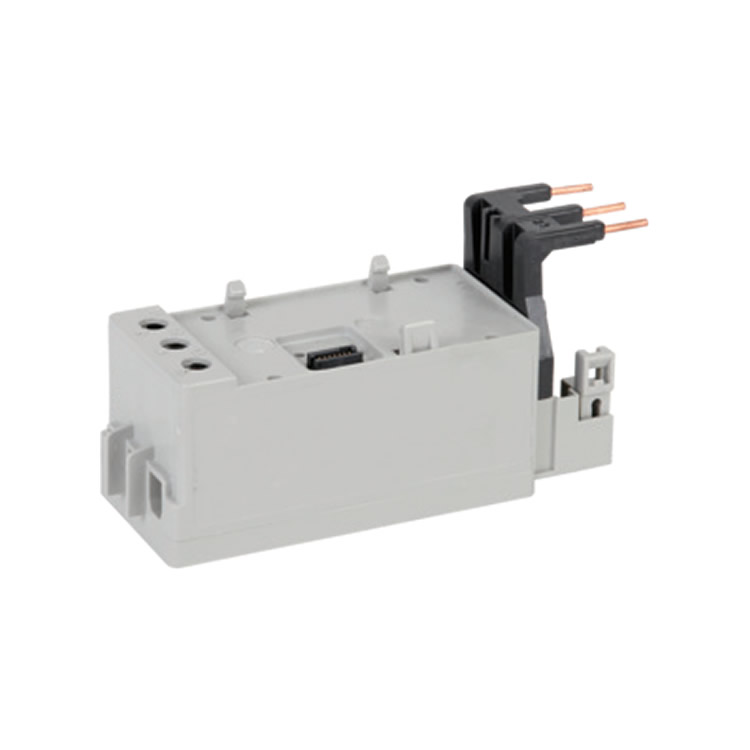

瑞士Sprecher+Schuh过载继电器CEP9-ESM-IG-55-30

Sprecher+Schuh过载继电器CEP9-ESM-IG-55-30

一、基础参数

类别 规格

型号 CEP9-ESM-IG-55-30

类型 电流/接地故障检测模块

适用接触器 CA7-30...55 系列接触器

电流范围 0.5–30 A（覆盖低功率电机保护场景）

安装方式 直接安装（Direct Mount）于CA7-30...55接触器本体

二、电气特性

1. 接地故障检测

   • 检测方式：零序电流（核心平衡）传感

   • 调节范围：20 mA–5.0 A（支持电弧接地故障检测）

   • 外部互感器要求：检测阈值＜1.0 A时需外接 核心平衡电流互感器

   • 安全认证：符合UL1053 Class I保护标准

2. 过载保护

   • 热记忆功能：断电后维持电机热模型（Trip Class 20标准）

   • 复位阈值：1–100% 热容量利用率（TCU）可调

3. 输出触点

   • 继电器类型：Form A（SPST-NO）

   • 触点容量：

     ◦ 3 A @ 120V AC

     ◦ 1.5 A @ 240V AC

     ◦ 0.25 A @ 110V DC
