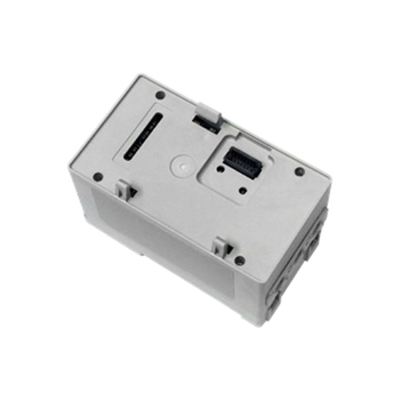

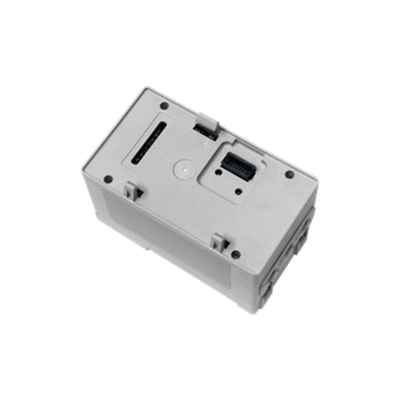

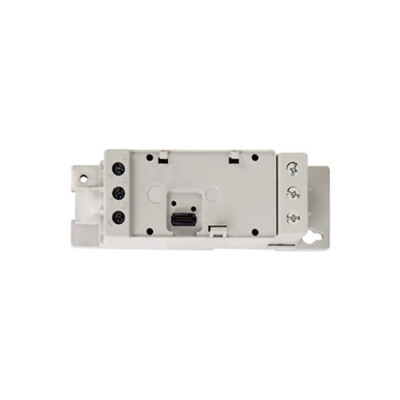

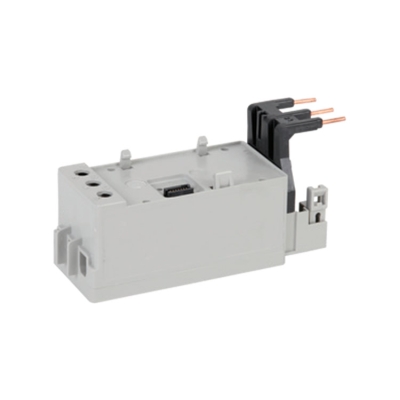

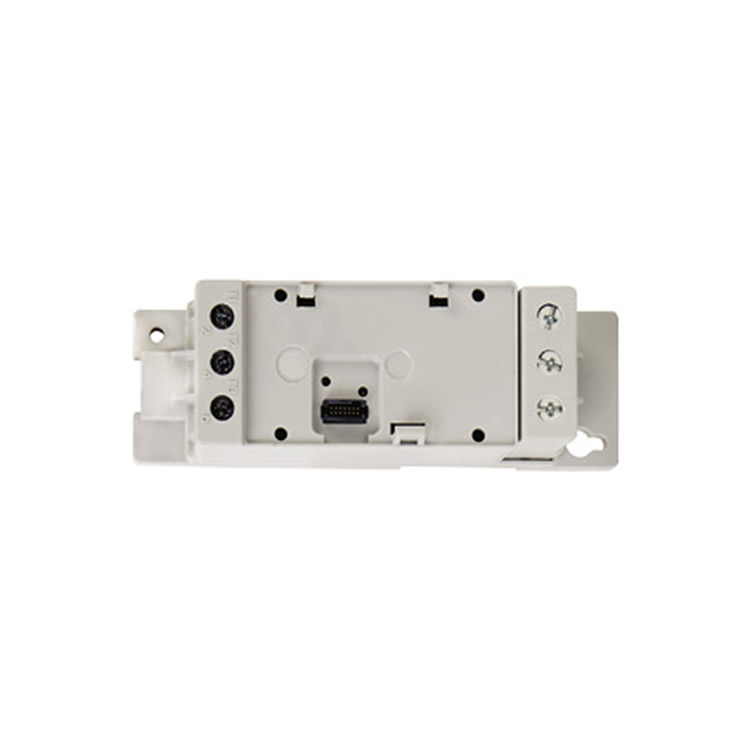

瑞士Sprecher+Schuh过载继电器CEP9-ESM-I-7T-100

Sprecher+Schuh过载继电器CEP9-ESM-I-7T-100

1. 基础信息

• 型号：CEP9-ESM-I-7T-100

• 类型：电流检测模块（仅电流传感）

• 安装方式：DIN导轨或面板安装

• 适用场景：工业电机保护系统

2. 电气参数

• 电流检测范围：10–100 A

• 适用接触器：CA7-60...97 系列

• 连接端子：

  • 电源侧：L1/L2/L3

  • 负载侧：T1/T2/T3

• 绝缘电压：600V AC

• 工作电压：兼容标准工业电压（详见接触器规格）

3. 机械与安装

• 扭矩要求：

  • 电源端子：4 N·m（100A模块）

  • 控制端子：0.45 N·m

• 导线规格：

  • 单芯线：2.5–25 mm²（硬线）

  • 多芯线：6–16 mm²（需压接端子）

• 防护等级：IP20（仅限柜内安装）

4. 环境适应性

• 工作温度：-40°C 至 +85°C

• 存储温度：-20°C 至 +55°C

• 湿度：5–95% 非冷凝

• 抗振动：2.5G（运行中）/5G（非运行）

• 抗冲击：30G（符合 IEC 68-2-27）

5. 兼容性与扩展

• 配套接触器：CA7-60...97（60–97A）

• 可扩展模块：

  • I/O扩展模块（如 CEP9-EXP-DIO 系列）

  • 通信模块（如 EtherNet/IP CEP9-ECM-ETR）

• 接地保护：需外接零序电流互感器（≤1.0A检测）

6. 关键特性

• 热模型计算：实时监测电机热容量利用率（%TCU）

• 故障预警：可配置过载、欠载、相不平衡报警

• 数据监测：支持相位电流、平均电流、接地故障电流远程读取

• 重置模式：手动/自动复位（1–100% TCU可调）
