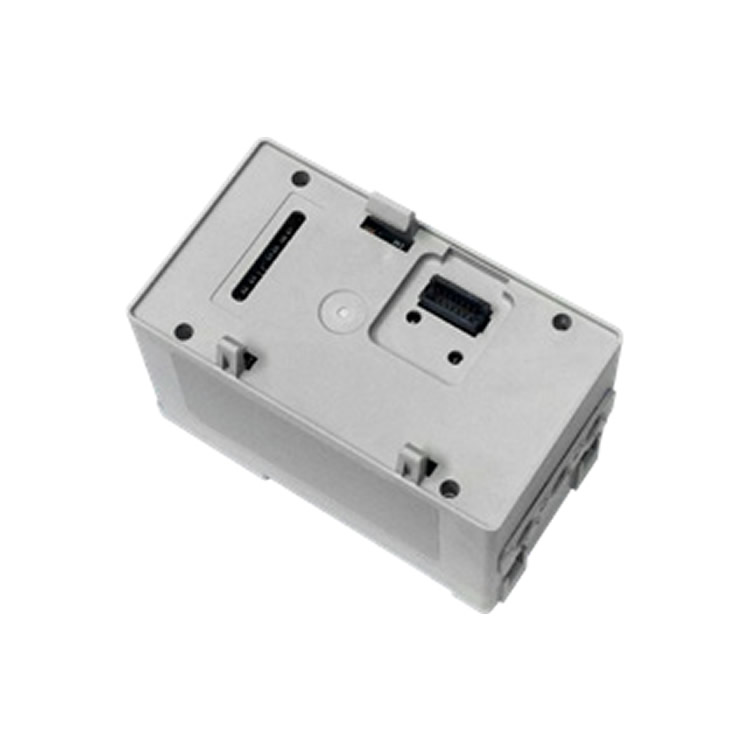

瑞士Sprecher+Schuh过载继电器CEP9-ESM-I-P-60

Sprecher+Schuh过载继电器CEP9-ESM-I-P-60

• 型号：CEP9-ESM-I-P-60

• 类型：电流检测模块（Current Sensing Module）

• 安装方式：DIN导轨直通式安装（Pass-thru Mounting）

• 适用接触器：所有型号接触器（All contactors）

• 电流范围：6~60 A

2. 电气特性

• 额定绝缘电压（Ui）：600V AC

• 工作电压范围：6~32V DC（支持反接和抛负载保护）

• 功耗：

  • 基础模块：≤10W

  • 扩展后：≤22W（含加热器）

• 端子类型：可拆卸端子块（支持快速接线）

3. 环境适应性

• 工作温度：-40°C ~ +85°C

• 防护等级：IP20（控制模块部分）

• 抗振动：2.5G（运行中）/5G（非运行中）

• 抗冲击：30G（符合IEC 68-2-27）

• 湿度范围：5%~95%（非冷凝）

4. 机械与接线

• 扭矩要求：

  • 电源端子：3.4 N·m（支持6~10mm²带冷压端子的多股线）

  • 信号端子：0.45 N·m（支持0.5~0.75mm²线缆）

• 接线规格：

  • 推荐线缆：柔性多股线带冷压端子

  • 支持多线并联（最大截面积10mm²）
