瑞士Sprecher+Schuh过载继电器CEP9-ESM-IG-97-100

Sprecher+Schuh过载继电器CEP9-ESM-IG-97-100

1. 基本信息

   • 型号 (Catalog Number): CEP9-ESM-IG-97-100

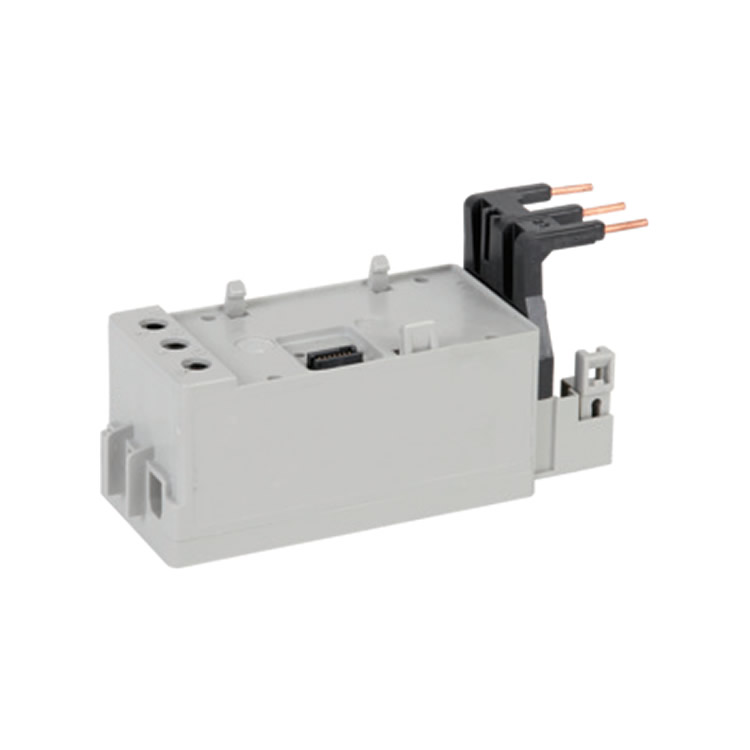

   • 描述 (Description): 电流/感测模块（Current/Sense Module），用于IEC接触器，提供电流监测和保护功能。

   • 适用接触器 (For Use With): CA7-60...97系列接触器。

   • 电流范围 (Current Range): 10...100 A（安培），覆盖电机负载保护需求。

   • 安装选项 (Mounting Options): 直接安装在接触器上（Direct Mount），适用于面板或DIN导轨安装场景（基于IEC Contactors行推断）。

   • 模块类型: 属于CEP9系列的感测模块，支持电流监测和基本保护功能。

2. 电气规格

   • 端子 (Terminals): 标准端子包括1/L1, 3/L2, 5/L3（线路侧）和2/T1, 4/T2, 6/T3（负载侧），用于三相连接。

   • 额定绝缘电压 (Rated Insulation Voltage, Uij): 600V AC（交流），确保高压隔离安全。

   • 额定工作电压 (Rated Operating Voltage, Ue): 未在文档中明确指定针对该型号，但整个CEP9系列的通用额定值为600V AC（参考“Rated Operating Voltage (Ue)”部分）。

   • 额定频率 (Rated Frequency): 50/60 Hz（通用规格，适用于所有CEP9模块）。

   • 短路评级 (Short Circuit Ratings): 文档未提供具体值，但整个系列设计符合IEC标准（参考“Short Circuit Ratings”部分）。

   • 接地故障检测 (Ground Fault Detection): 支持零序（core balance）感测，可检测低电平（电弧）接地故障。设置范围：20 mA...5.0 A（警告和跳闸可调）。注意：对于大于200A的设备或小于1.0A的接地故障检测，需外部电流互感器配件。

   • 相位丢失保护 (Phase Loss Protection): 可配置，启用/禁用功能，时间延迟可调（0.1...25.0秒），跳闸水平工厂设置为100%电流不平衡。

3. 环境规格

   • 环境温度 (Ambient Temperature):

     ◦ 操作温度：-20°C 至 +40°C（-4°F 至 +104°F）（封闭环境）。

     ◦ 存储温度：-20°C 至 +55°C（-4°F 至 +131°F）。

   • 湿度 (Humidity):

     ◦ 操作湿度：5% 至 95% 非冷凝。

     ◦ 湿热稳态测试：92% 相对湿度，40°C（104°F），56天（符合IEC 68-2-3）。

     ◦ 湿热循环测试：93% 相对湿度，25°C/40°C（77°F/104°F），21周期（符合IEC 68-2-30）。

   • 冷却方式 (Cooling Method): 自然对流。

   • 振动 (Vibration): 操作时2.5G，非操作时5G（符合IEC 68-2-6）。

   • 冲击 (Shock): 30G（符合IEC 68-2-27）。

   • 最大海拔 (Maximum Altitude): 2000米。

   • 污染环境 (Pollution Environment): 污染等级3（符合IEC标准）。

   • 防护等级 (Degree of Protection): IP20（防尘和低等级防水）。
