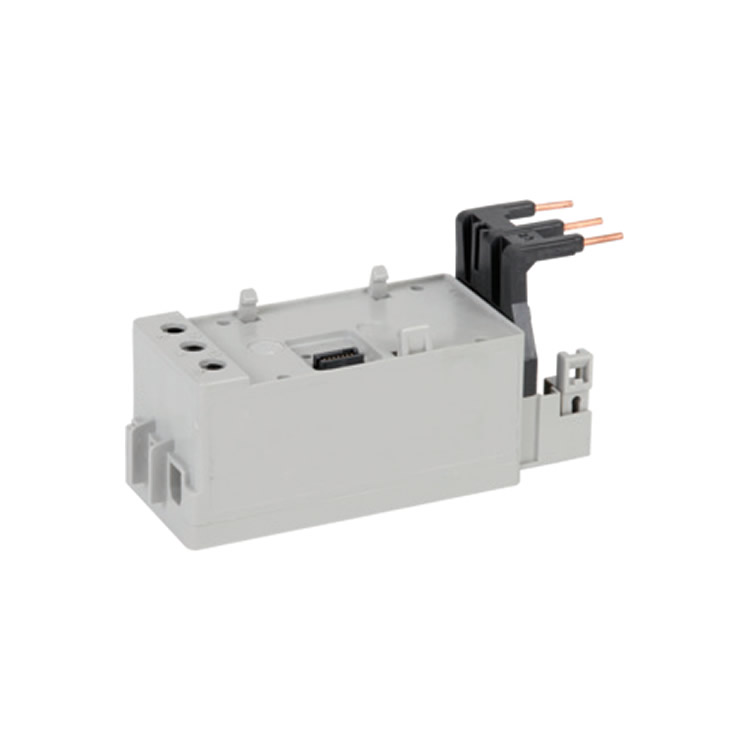

瑞士Sprecher+Schuh过载继电器CEP9-ESM-IG-205-200

CEP9-ESM-IG-205-200 规格参数

参数类别 规格详情

产品描述 电流/接地故障检测模块

适用设备 专用于 CA9-190...205 系列接触器

安装方式 直接安装在接触器上 (Direct Mount)

电流检测范围 20...200 A

核心功能 1. 三相电流监测与过载保护<br>2. 集成零序（磁芯平衡）传感，用于低电平（电弧）接地故障检测

接地故障检测范围 警告和跳闸设置可调：20 mA ... 5.0 A

重要提示 对于额定电流大于200A的设备，或接地故障检测小于1.0A时，需要外接磁芯平衡电流互感器附件。

绝缘电压 (Ui) 600V AC

工作环境温度 -40°C 至 +85°C

防护等级 (IP) IP20

接线扭矩 (100A模块参考) 35 lb-in (4 N-m)

推荐线缆 (100A模块参考) 单股： #14...6 AWG (2.5...16 mm²)

CEP9-ESM-IG-205-200 是一款为大型接触器CA9-190...205设计的、集成了高级接地故障检测功能的电流传感模块。其200A的宽电流范围和完善的保护功能，使其适用于要求严格的重要电机启动应用。
