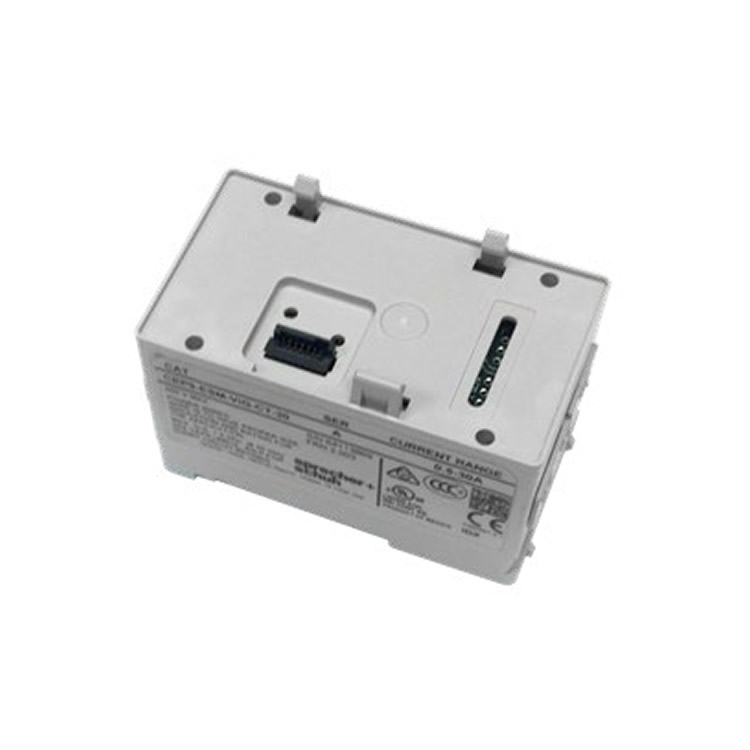

瑞士原装正品Sprecher+Schuh 继电器 CEP9-ESM-VIG-CT-30

• 型号: CEP9-ESM-VIG-CT-30

• 核心功能: 集成电压、电流及接地故障检测能力于单一模块。

电气规格参数

• 电源电压范围: 支持多种电压输入

• 频率特性: 若使用外部接地故障传感器，检测频率限制为 50/60 Hz。

• 功耗: 符合文档中列出的低功耗设计标准。

• 输出继电器容量: 符合控制模块及扩展数字模块的输出继电器额定值

• 输入信号兼容性: 支持多种输入信号类型（如24V DC、120V AC、240V AC）

检测与测量范围

• 电流检测范围: 覆盖电机满载电流（FLA）的宽范围测量，支持可调阈值。

• 接地故障检测:

  • 检测方式: 采用零序（核心平衡）传感技术。

  • 调整范围: 接地故障报警和跳闸设置可调范围为 20 mA 至 5.0 A。

  • 外部传感器需求: 对于额定电流大于200A或接地故障检测低于1.0A的应用，需搭配外部核心平衡电流互感器附件。

• 电压监测: 支持三相电压监测，精度符合文档中“Metering”部分的±2%标准。

精度与响应特性

• 测量精度: 电流测量精度为 ±2%（基于传感模块电流）。

• 保护定时器分辨率: 所有跳闸定时器分辨率均为 ±0.1秒或0.1秒/25秒（取较大值）。

• 响应时间: 支持可调延时（如相位丢失保护延时0.1–25.0秒），确保快速故障响应。
