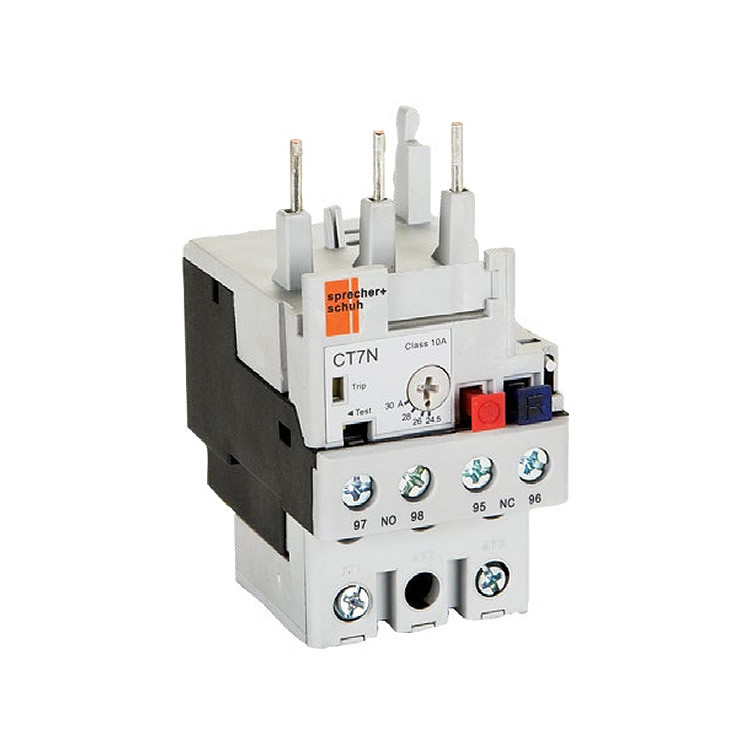

瑞士Sprecher+Schuh热过载继电器CT7N-37-C36

型号 CT7N-37-C36

适用接触器 CA7‑30 … CA7‑37

电流调整范围 29 … 36 A

脱扣等级 Class 10

类型 双金属热过载继电器，环境温度补偿，缺相敏感

环境温度补偿范围 -20 … +60 °C

缺相保护 内置差动脱扣机构，缺相时约 45 秒 内脱扣

复位方式 可选手动或自动复位（通过选择开关）

辅助触点 1 NO + 1 NC，电气隔离（可接不同电压）

适用电机 三相或单相交流电机（单相使用时按接线图连接）

推荐应用 T‑Frame 电机、变频驱动（VFD）、直流应用

最大后备熔断器（gL/gG，690V AC，IEC/EN 60947‑4‑1） Type 1：125 A

Type 2：63 A

UL Class K5 熔断器（600V AC，UL 508） 125 A

主回路端子 螺丝端子

主回路导线截面（带管状端子，细多股线） 1 × (2.5 … 10) mm²

主回路导线截面（实芯或粗多股线） 1 × (2.5 … 16) mm²

主回路导线截面（AWG） 1 × (10 … 6) AWG

主回路端子扭矩 2.5 … 3.5 Nm（22 … 31 lb‑in）

控制回路导线截面 2 × (1 … 4) mm²

控制回路端子扭矩 1.2 Nm（10.6 lb‑in）

螺丝刀类型 Pozidrive 2 号 或 8.5 × 5.5 mm 一字螺丝刀

防护等级（连接状态） IP20 / IP2X

振动耐受 3g（IEC/EN 60068‑2‑6）

冲击耐受 5g / 11 ms（IEC/EN 60068‑2‑27）

外壳阻燃等级 UL94 V0

符合标准 IEC/EN 60947‑4‑1，UL 508

尺寸（与 CA7‑30…37 配合时） 宽：45 mm

高：149 mm

深：43 mm

直接安装接触器 CA7‑30, CA7‑37

单独安装配件 DIN 导轨/面板安装适配器 CT7N‑37‑P‑A
